Retentionsraum Köln-Worringen

Bei einer Deichrückverlegung beansprucht der Fluss die Flächen schon zu Beginn einer Hochwasserwelle. Daher ist die ungesteuerte Retention durch Deichrückverlegung vor allem bei kleineren oder mittleren Hochwasserereignissen wirksam. Bei einem seltenen Hochwasser ist das Rückhaltevolumen jedoch bereits vor dem Eintreffen des Hochwasserscheitels „aufgebraucht“.

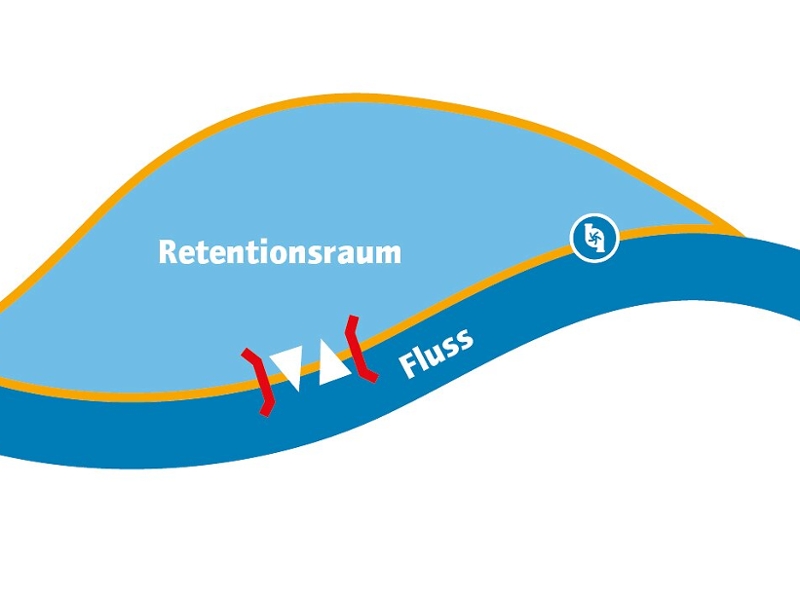

Der entscheidende Vorteil der gesteuerten Retention liegt darin, dass der Retentionsraum gezielt eingesetzt werden kann, um eine Hochwasserspitze zum richtigen Zeitpunkt zu kappen. Außerdem können die Flächen innerhalb des Retentionsraumes aufgrund des seltenen Einsatzes weiterhin landwirtschaftlich genutzt werden

Die Pumpwerke werden im Rahmen von Inspektion, Wartung und Instandsetzung jährlich überprüft. Dadurch wird die Betriebsbereitschaft der Pumpwerke zu jeder Zeit sichergestellt. Diese regelmäßige Kontrolle ist fester Bestandteil des technischen Betriebsstandards der StEB Köln.

Zusätzlich finden in größeren Abständen Generalüberholungen statt, um die langfristige Funktionsfähigkeit der Anlagen sicherzustellen. Alle zentralen Bestandteile – wie Pumpen, Stromerzeugungsaggregate und Schaltanlagen – werden dabei regelmäßig bedient und getestet. So wird gewährleistet, dass die technischen Anlagen betriebsbereit bleiben und die vorgesehenen Schutzfunktionen erfüllen. Um bei Bedarf schnell reagieren zu können, halten die StEB Köln außerdem einen Vorrat an Ersatzteilen vor. So können mögliche Ausfälle zeitnah behoben werden.

Die Flutung des Retentionsraums wird durch das Öffnen der Klappen am Einlassbauwerk eingeleitet. Dadurch strömen bis zu 410 Kubikmeter Wasser pro Sekunde in den Retentionsraum und sorgen dafür, dass der Wasserstand im Rhein sinkt bzw. stagniert oder langsamer weiter steigt. Der Retentionsraum kann bis zu 30 Millionen Kubikmeter Wasser aufnehmen.

Mit fallendem Rheinwasserstand leert sich auch der Retentionsraum. Das Wasser fließt durch das Einlassbauwerk wieder zurück in den Rhein. Da die Sohle des Bauwerks auf einer Höhe von rund 8 m Kölner Pegel liegt, verbleiben etwa 4,5 Millionen Kubikmeter Wasser in der tiefer liegenden Altarmschleife des Worringer Bruchs.

Die Restentleerung erfolgt über den Pletschbach, der 2 Kubikmeter Wasser pro Sekunde ableiten kann. Dafür wird in Worringen an der Neusser Landstraße ein zusätzliches Pumpwerk gebaut. Die Restentleerung wird in der Regel rund 40 Tage dauern. Durch das Pumpwerk kann die Restentleerung um etwa 12 Tage verkürzt werden.

Ein detailliertes Reinigungskonzept wird im Rahmen der Ausführungsplanung noch erarbeitet. Darin ist unter anderem vorgesehen, dass die Fläche nach dem Einsatz des Retentionsraumes überprüft wird. Anschwemmungen oder Rückstände wie zum Beispiel Treibgut werden dabei eingesammelt und fachgerecht entsorgt.

Nein, es werden Leitwände gebaut, die verhindern, dass der Pletschbach in die anliegenden Gärten übertritt.

Die Pumpen und Bauwerke im Retentionsraum sind so geplant, dass sie auch im Falle eines Stromausfalls weiterhin funktionieren. Dafür wurde ein umfassendes Notstromkonzept entwickelt. An mehreren Stellen werden mobile oder fest installierte Notstromaggregate eingesetzt. Diese springen ein, wenn die reguläre Stromversorgung unterbrochen ist. Die Aggregate liefern ausreichend Energie, damit alle sicherheitsrelevanten Anlagen weiterarbeiten und die Schutzfunktion gewährleistet bleibt.

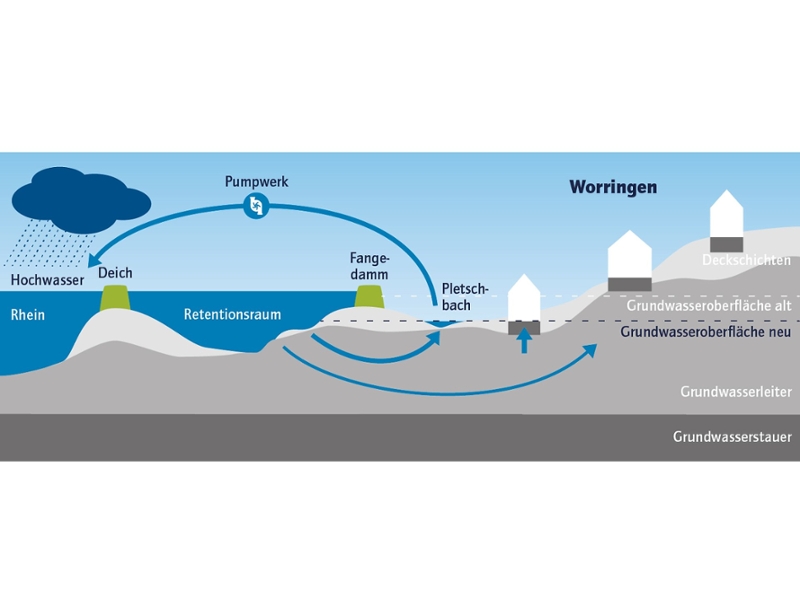

Bei Hochwasser steigt zeitverzögert auch das Grundwasser an – die Folgen für tief liegende Stadtteile können nasse Keller sein. Diese Problematik besteht bereits heute, ohne Retentionsraum. Entscheidend sind aber nicht nur die Entfernung zum Rhein und die Höhe des Rheinwasserstandes, sondern auch die Dauer des Hochwassers. Wichtig ist auch, wie hoch der Grundwasserstand vor dem Hochwasser bereits war.

Im Kölner Norden gibt es ein dichtes Netz von Grundwassermessstellen unterschiedlicher Betreiber, deren Daten auf der Internetseite www.elwasweb.nrw.de abgerufen werden können. Die meisten Grundwassermessstellen im Kölner Norden wurden in den 1960er Jahren oder später in Betrieb genommen. Der bisher höchste Grundwasserstand in Köln wurde 1988 nach einem lang anhaltenden Hochwasser mit einem Scheitelwasserstand von 9,96 m Kölner Pegel gemessen.

Der Retentionsraum kommt jedoch frühestens bei einem Wasserstand von 11,70 m Kölner Pegel zum Einsatz. In diesem Bereich liegen keine Messwerte für Grundwasser vor. Daher wurden die Auswirkungen eines Wasserstandes von 11,90 m Kölner Pegel auf den Grundwasserstand mit und ohne Retentionsraum in einem Computermodell der Rheinisch-Westfälischen Technischen Hochschule Aachen berechnet.

Das Grundwasserströmungsmodell kommt zu dem Ergebnis, dass bei einem Hochwasser dieser Größenordnung auch ohne Flutung des Retentionsraums die Grundwasserflurabstände, also der Abstand des Grundwasserspiegels von der Geländeoberfläche, in vielen rheinnahen Gebieten weniger als einen Meter betragen. Dann muss damit gerechnet werden, dass das Grundwasser offen an die Oberfläche tritt. Welche Stellen das betrifft, kann nicht genau vorhergesagt werden, weil dafür auch Fragen der Bodenbeschaffenheit eine Rolle spielen und ob der Boden z.B. durch Baumaßnahmen beeinflusst wurde.

Steht aufgrund von Undichtigkeiten Wasser im Keller, sollte vor dem Abpumpen geprüft werden, ob hierdurch gegebenenfalls Auftriebsschäden am Gebäude entstehen können. Die Stadtentwässerungsbetriebe empfehlen, hierzu einen Bausachverständigen zu konsultieren. Weitere Informationen finden Sie unter www.steb-koeln.de > Hochwasser und Überflutungsschutz > Eigenvorsorge gegen Hochwasser.

Bei einer Flutung des Retentionsraums sind die bebauten Gebiete nahezu identisch mit den Gebieten, die ohne eine Flutung betroffen wären, jedoch führt die höhere Einstauhöhe aufgrund der Flutung des Retentionsraumes zu einem stärkeren Nachströmen von Grundwasser. Da der Grundwasserspiegel bereits vor der Flutung sehr hoch liegt, ist der Einfluss des Retentionsraums auf das Grundwasser eher gering. Dem stehen die Vorteile gegenüber: Der Retentionsraum ist die letzte Handlungsoption, um eine offene Überflutung über den Rheindeich zu verhindern oder zu verzögern.

Alle Flächen werden archäologisch untersucht und dokumentiert. Das Projekt wird durch Fachleute begleitet.

Die Flächen werden neu geordnet und bleiben erreichbar. Etwa 23 ha Acker- und 2 ha Grünland werden für Bauwerke benötigt. Die landwirtschaftliche Nutzung ist weiterhin möglich.

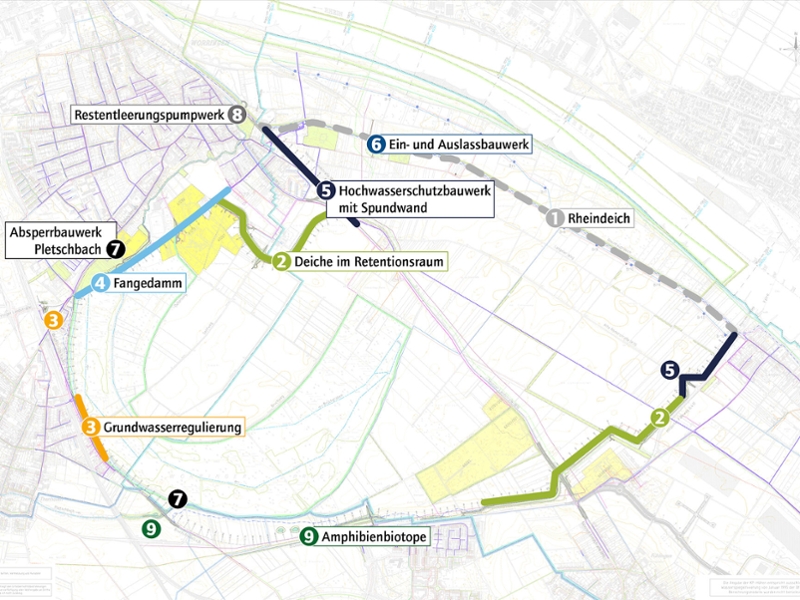

Die Bauwerke im Retentionsraum wurden so geplant, dass sie die Natur so wenig wie möglich beeinträchtigen. So ist z.B. an der Brombeergasse ein Fangedamm geplant. Dabei handelt es sich um ein kompaktes Bauwerk, das deutlich weniger Platz benötigt als ein gewöhnlicher Deich: Während ein Deich bis zu 50 Meter Breite benötigt, sind es beim Fangedamm nur 9,50 Meter. Für den Fangedamm sind verschließbare Amphibiendurchlässe und Querungshilfen vorgesehen. Die Deiche im Süden und Norden des Retentionsraums können von den Tieren problemlos überquert werden.

In der Vergangenheit wurden innerhalb der Retentionsfläche Lehm- und Tongruben zur Ablagerung verschiedener Abfälle genutzt. Dabei handelte es sich um Produktionsrückstände, andere gewerbliche Abfälle und um hausmüllähnliche Abfälle. Aus heutiger Sicht sind diese Bereiche sogenannte Altlastenverdachtsflächen und wurden deshalb im Register des Umweltamtes der Stadt Köln erfasst.

Im Zuge der Planungen des Retentionsraums wurde der Untergrund sehr sorgfältig untersucht: Dazu wurden insgesamt 19 Kleinbohrungen und sechs Schneckenbohrungen durchgeführt. Besonders im Bereich der Brombeergasse wurden dabei hauptsächlich Auffüllungen aus ehemals natürlichen, ortstypischen Böden, Boden-Bauschuttgemische und vereinzelt Textilreste gefunden. Hausmüllähnliche oder sonstige nichtmineralische Bestandteile wurden jedoch – abgesehen von den wenigen Textilresten – nicht festgestellt.

Die Ergebnisse zeigen, dass in dem für den Bau vorgesehenen Bereich keine belastenden Stoffe in relevanten Mengen vorhanden sind.

Eine Entfernung der Altlasten ist nicht erforderlich, da von ihnen keine Gefährdung für Mensch, Umwelt oder Trinkwasser zu erwarten ist. Das hat ein grundwasserhydraulisches Gutachten ergeben, das im Bereich der Baumaßnahme entsprechend der gesetzlichen Vorgaben durchgeführt wurde. Die Berechnungen zeigen: Die geplanten Bauwerke führen nicht dazu, dass sich Schadstoffe aus den Altlasten ausbreiten. Bei einer Flutung kann es lediglich zu kleinräumigen und vorübergehenden Veränderungen im Grundwasserfluss kommen, die die Brunnenfassungen des Wasserwerks Weiler nicht erreichen. Das Trinkwasser ist somit nicht gefährdet – auch bei unterschiedlichen Hochwasserverläufen oder einer veränderten Trinkwasserförderung im Wasserwerk.

Die Auswirkungen des Retentionsraumes auf die Natur wurden in einer Umweltverträglichkeitsstudie, einer Fauna-Flora-Habitat-Verträglichkeitsstudie und einer artenschutzrechtlichen Prüfung untersucht. In den Studien wurden Konfliktpotenziale aufgezeigt sowie Eingriffe ermittelt und bilanziert. Der erforderliche Ausgleich wurde in einem landschaftspflegerischen Begleitplan dargestellt. Zudem wurden die Planungen durch das Landesamt für Natur, Umwelt und Verbraucherschutz NRW begleitet. Die Umweltfachplanungen sind Bestandteil der Genehmigungsunterlagen, die bei der Bezirksregierung eingereicht werden. Die Prüfung der Untersuchungen und Bewertungen erfolgte durch die Bezirksregierung im Rahmen des Planfeststellungsverfahrens.

Die Bauwerke des Retentionsraums fügen sich weitestgehend in das Landschaftsbild ein.

Deiche bzw. Hochwasserschutzanlagen werden dort errichtet, wo keine natürliche Geländehöhe den Retentionsraum begrenzt. Die Anlagen sind maximal 6,50 m hoch, weisen eine moderate Böschungsneigung auf und werden begrünt.

Soweit Spundwände zur Sicherung des Hochwasserschutzes vorgesehen sind, werden diese mit Boden überdeckt und mit Rasen begrünt, sodass sie wie ein Deich aussehen.

Der Fangedamm entlang der Brombeergasse liegt im Wald. Im Bereich der Straße Schmaler Wall wird er bepflanzt.

Alle Bauwerke können von Fußgängern und Radfahrern genutzt und an verschiedenen Stellen gequert werden. Sie ergänzen so das Wegenetz. Das Worringer Bruch bleibt als Naherholungsgebiet erhalten.
